Ce doză îmi trebuie

Doza se alege după trei lucruri: standardul aparatajului, peretele în care intră și numărul de module al ramei. Mai jos sunt toate dozele din catalog, grupate exact așa.

Regula, în trei rânduri

  • • Capacitatea dozei = numărul de module al ramei, nu numărul de întrerupătoare.
  • • Zidărie → doză încastrată. Gips-carton → doză cu urechi rabatabile. Nu se înlocuiesc între ele.
  • • Doza se cumpără separat; suportul de fixare al modulelor vine în cutia aparatajului.

Standard italian

Module înguste, măsurate în M, acoperite cu o ramă de 2/3M, 3M, 4M sau 6M. Doza este dreptunghiulară, cu locaș continuu.

Încastrat, în zidărie

PozăModuleCodProducătorDenumire
Doza incastrata GW 24403 ST 3 module compatibil - Livolo Standard Italian3MGW 24403GewissDoza incastrata GW 24403 ST 3 module compatibil - Livolo Standard Italian
Doza incastrata GW 24404 ST 4 module compatibil Livolo - standard Italian4MGW24404GewissDoza incastrata GW 24404 ST 4 module compatibil Livolo - standard Italian
Doza incastrata GW 24406 ST 6 module compatibil Livolo - standard Italian6MGW24406GewissDoza incastrata GW 24406 ST 6 module compatibil Livolo - standard Italian

În gips-carton

PozăModuleCodProducătorDenumire
Doza rigips GW 24403PM 3 module compatibil - Livolo Standard Italian3MGW 24403PMGewissDoza rigips GW 24403PM 3 module compatibil - Livolo Standard Italian
Doza rigips GW 24404PM 4 module compatibil Livolo - standard Italian4MGW24404PMGewissDoza rigips GW 24404PM 4 module compatibil Livolo - standard Italian
Doza rigips GW 24406PM 6 module compatibil Livolo - standard Italian6MGW24406PMGewissDoza rigips GW 24406PM 6 module compatibil Livolo - standard Italian

Standard german

Format pătrat, un modul pe poziție. Doza poate fi una singură cu mai multe locașuri sau mai multe cutii de 1 modul alăturate.

Încastrat, în zidărie

PozăModuleCodProducătorDenumire
Doza Incastrata Dietzel Simpla1MCRB-01DietzelDoza Incastrata Dietzel Simpla
Doza Incastrata Courbi Dubla2MCRB-02CourbiDoza Incastrata Courbi Dubla
Doza incastrata GW 24231 - 2 module compatibil - Livolo Standard German2MGW 24231GewissDoza incastrata GW 24231 - 2 module compatibil - Livolo Standard German

În gips-carton

PozăModuleCodProducătorDenumire
Doza intrerupator pentru rigips simpla1MGC02CourbiDoza intrerupator pentru rigips simpla
Doza aparataj simpla pentru rigips Kopos KPL64-50/LDNA1MKPL64-50/LDNAKoposDoza aparataj simpla pentru rigips Kopos KPL64-50/LDNA
Doza intrerupator pentru rigips dubla COURBI2MDZC02CourbiDoza intrerupator pentru rigips dubla COURBI
Doza aparataj dubla pentru rigips Kopos KPL64-50/2LDNA2MKPL64-50/2LDNAKoposDoza aparataj dubla pentru rigips Kopos KPL64-50/2LDNA
Doza intrerupator pentru rigips tripla COURBI3MDZC03CourbiDoza intrerupator pentru rigips tripla COURBI
Doza aparataj tripla pentru rigips Kopos KPL64-50/3LDNA3MKPL64-50/3LDNAKoposDoza aparataj tripla pentru rigips Kopos KPL64-50/3LDNA
Doza intrerupator pentru rigips cvadrupla4MGC044CourbiDoza intrerupator pentru rigips cvadrupla
Doza aparataj cvadrupla pentru rigips Kopos KPL64-50/4LDNA4MKPL64-50/4LDNAKoposDoza aparataj cvadrupla pentru rigips Kopos KPL64-50/4LDNA
Doza cvintupla rigips, montaj incastrat5MGC05GewissDoza cvintupla rigips, montaj incastrat
Doza aparataj cvintupla pentru rigips Kopos KPL64-50/5LDNA5MKPL64-50/5LDNAKoposDoza aparataj cvintupla pentru rigips Kopos KPL64-50/5LDNA

Dimensiuni exacte, în milimetri

Pentru dozele modulare Gewiss din catalog. A × B e corpul care intră în perete — după el se face scobitura; C × D e conturul rămas la vedere. Literele sunt cele din desenul tehnic al producătorului, de mai jos.

CotăGW 24 4033 moduleGW 24 4044 moduleGW 24 4066/7 module
A96121171
B585860
C119144194
D808590
E494949
F50,550,550,5
G83,5108,5100

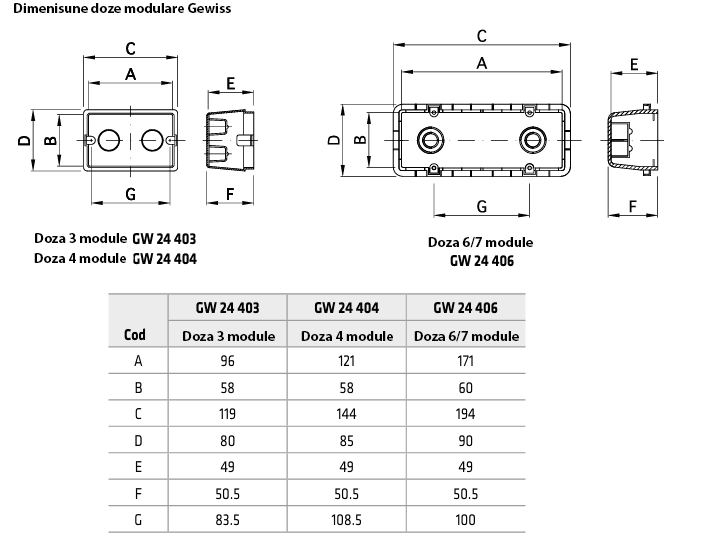

Desen tehnic cu dimensiunile dozelor modulare Gewiss GW 24 403, 24 404 și 24 406

Greșeala care costă cel mai mult

Doza se sparge în perete, nu se schimbă. Dacă zidarul a pus doze rotunde de 60 de milimetri și clientul își dorește panouri de standard italian de 3 sau 4 module, locașurile trebuie lărgite — lucrare de zidărie, praf și zugrăveală. De aceea standardul se stabilește înainte de a se da găurile, nu când vine aparatajul.

Întrebări frecvente

Ce doză îmi trebuie pentru un panou de standard italian?

O doză dreptunghiulară cu capacitatea egală cu numărul de module ale ramei: ramă de 3M — doză de 3 module, ramă de 4M — doză de 4 module, ramă de 6M — doză de 6 module. Doza se alege după ramă, nu după numărul de întrerupătoare din ea.

Care e diferența dintre doza încastrată și cea de gips-carton?

Doza încastrată se montează într-o scobitură din zidărie și se fixează cu ipsos sau mortar. Doza de gips-carton are urechi rabatabile care se strâng pe placă, cu șurub. Nu sunt interschimbabile: o doză de zidărie nu se poate fixa în rigips și invers.

Pot pune un panou de 3 module într-o doză rotundă existentă?

Nu. Într-o doză rotundă obișnuită de 60 de milimetri intră doar aparataj de standard german, cu un modul pe poziție. Panourile de standard italian de 3M, 4M sau 6M au nevoie de doză dreptunghiulară.

Pot folosi trei doze simple alăturate în loc de una triplă?

Da, la standardul german este soluția clasică: trei cutii de 1 modul montate una lângă alta, la interax standard. La standardul italian, unde rama acoperă un singur locaș dreptunghiular, se folosește doza cu numărul corespunzător de module.

Doza vine cu aparatajul sau se cumpără separat?

Se cumpără separat — este singurul accesoriu de montaj care nu vine în cutia produsului. Suportul metalic pe care se prind modulele este inclus în aparataj; nu vindem rame de fixare separat.
