Pot folosi o schemă Livolo pentru un produs Luxion?
Nu. Bornele și marcajele diferă între cele două mărci, chiar dacă funcția e aceeași. Folosește schema din secțiunea mărcii tale: Luxion cu touch, Luxion mecanic sau Livolo.
Scheme electrice: cum se leagă fiecare întrerupător
Schemele desenate de noi pentru aparatajul Luxion și Livolo — simplu, dublu, cap-scară, cap-cruce, draperie, sonerie — plus videotutoriale de montaj pas cu pas. Dacă încă alegi produsul, pornește de la ghidul Ce întrerupător cumperi; aici vezi cum se montează ce ai cumpărat.
Întrerupătoarele tactile Livolo și Luxion sunt compatibile cu corpuri de iluminat LED de minimum 5 W. Oprește alimentarea de la siguranță înainte de orice montaj.
Cap-scară și cap-cruce, la touch: nu se comandă module diferite. În toate punctele de comandă se montează același întrerupător cap-scară, iar firul de sincronizare (borna COM la Livolo, borna „Cap Scara” la Luxion Serie A) le leagă între ele. „Cap-cruce” numește aici funcția — comanda din trei sau mai multe locuri —, nu un alt produs. Regula clasică „cap-scară la capete, cap-cruce la mijloc” rămâne valabilă doar la aparatajul mecanic.
Luxion cu touch
Întrerupător simplu cu touch

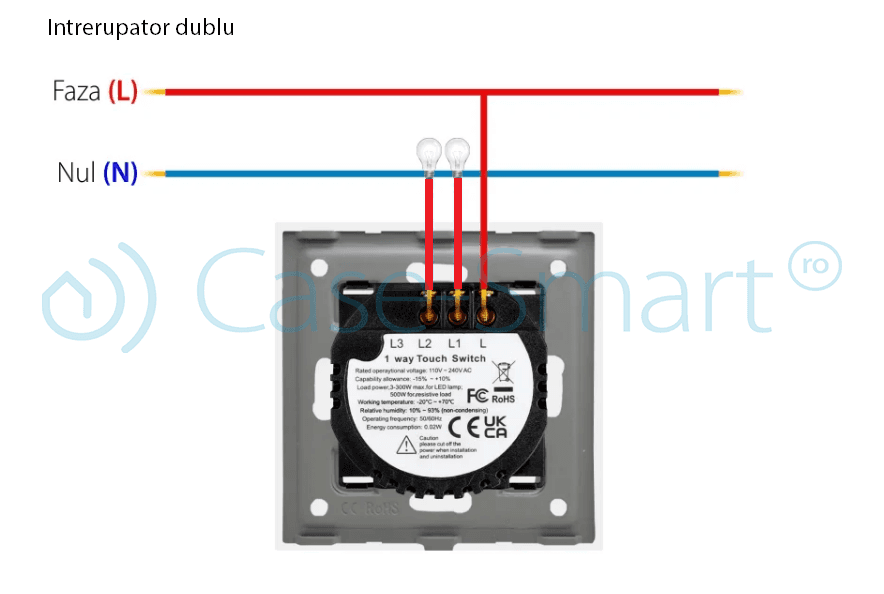

Întrerupător dublu cu touch

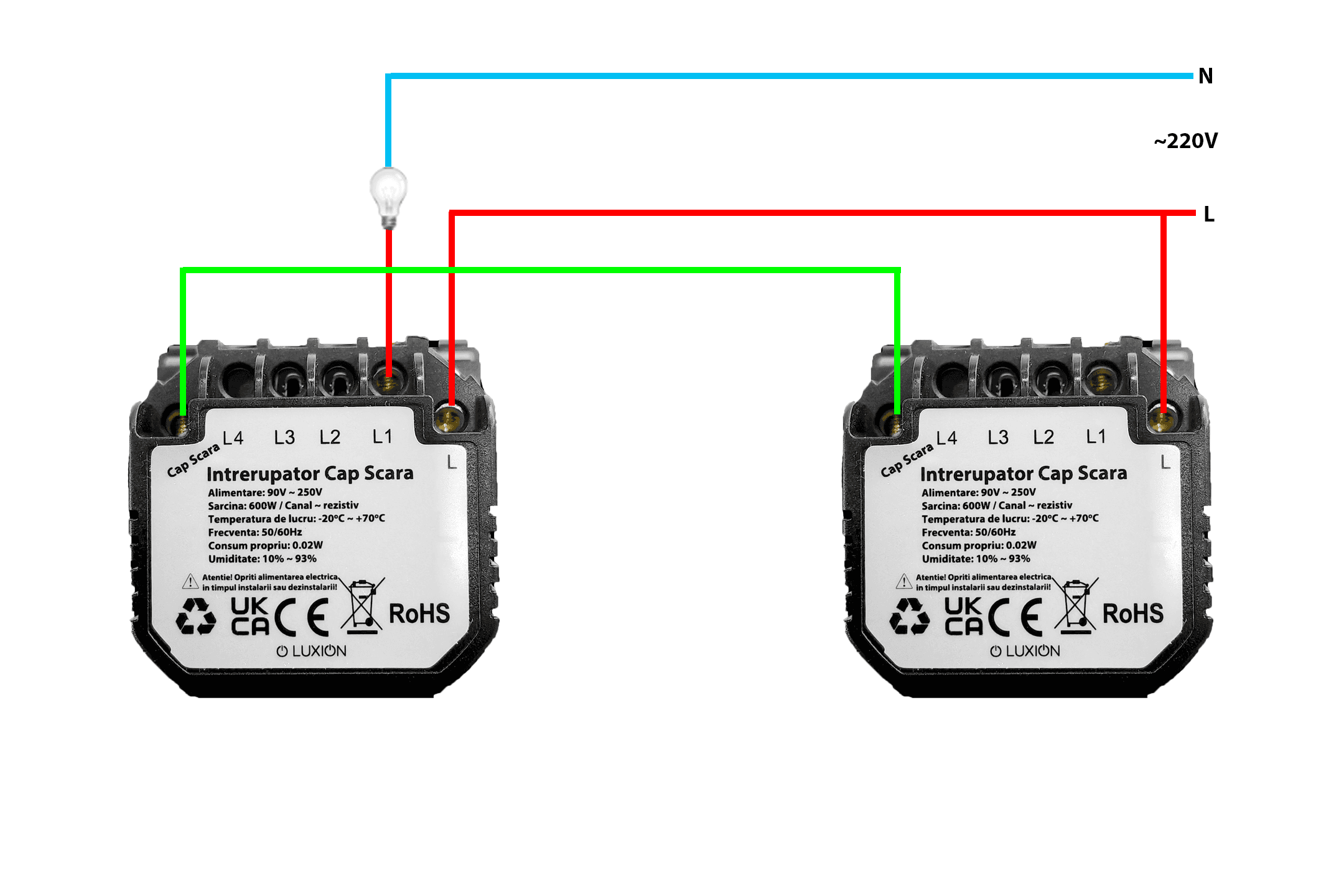

Cap-scară simplu (LX-MT-A102), 2 locuri
Comandă din 3 locuri (3 × LX-MT-A102)
Tot module cap-scară — al treilea se adaugă pe același fir de sincronizare.

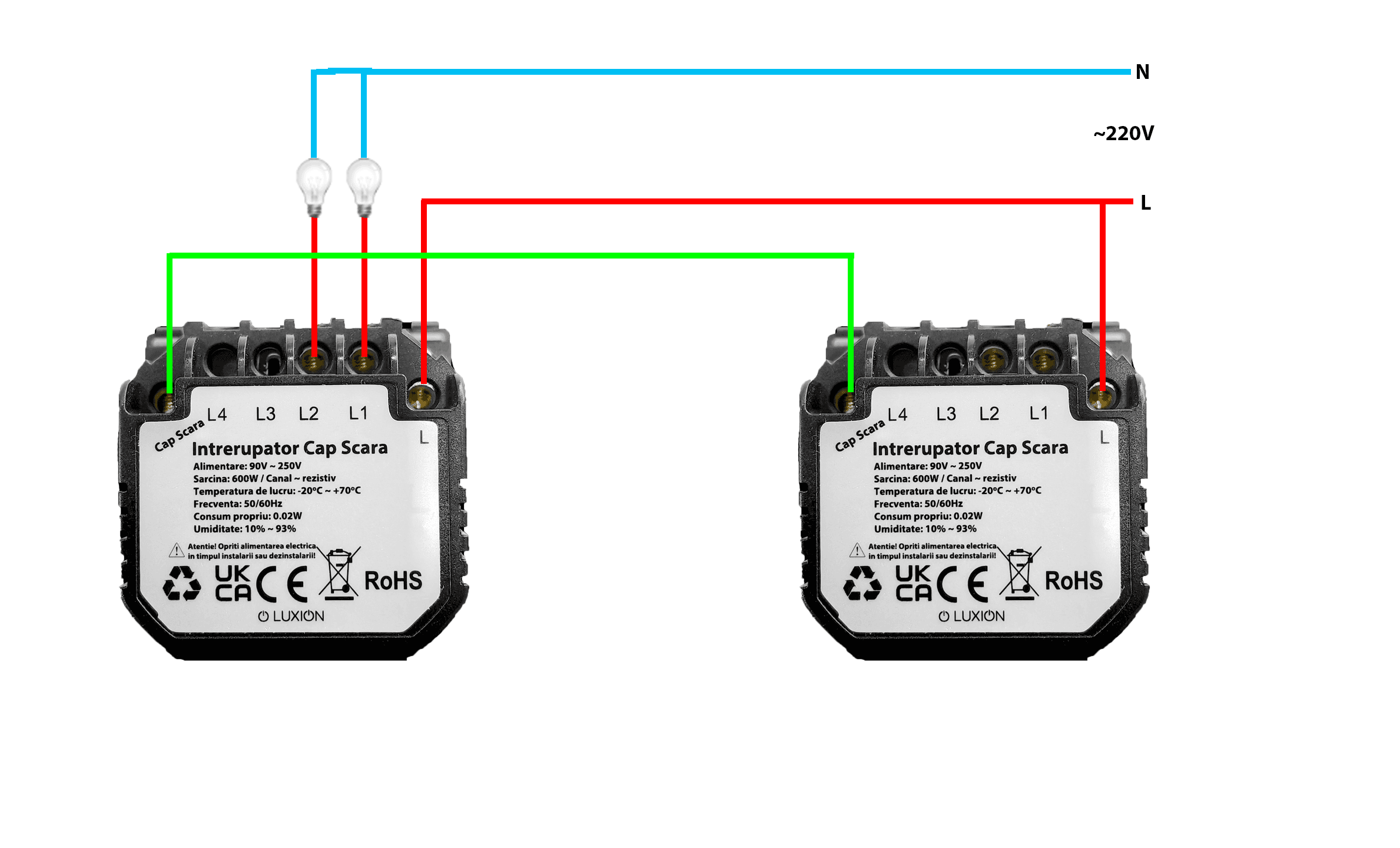

Cap-scară dublu (LX-MT-A202), 2 locuri

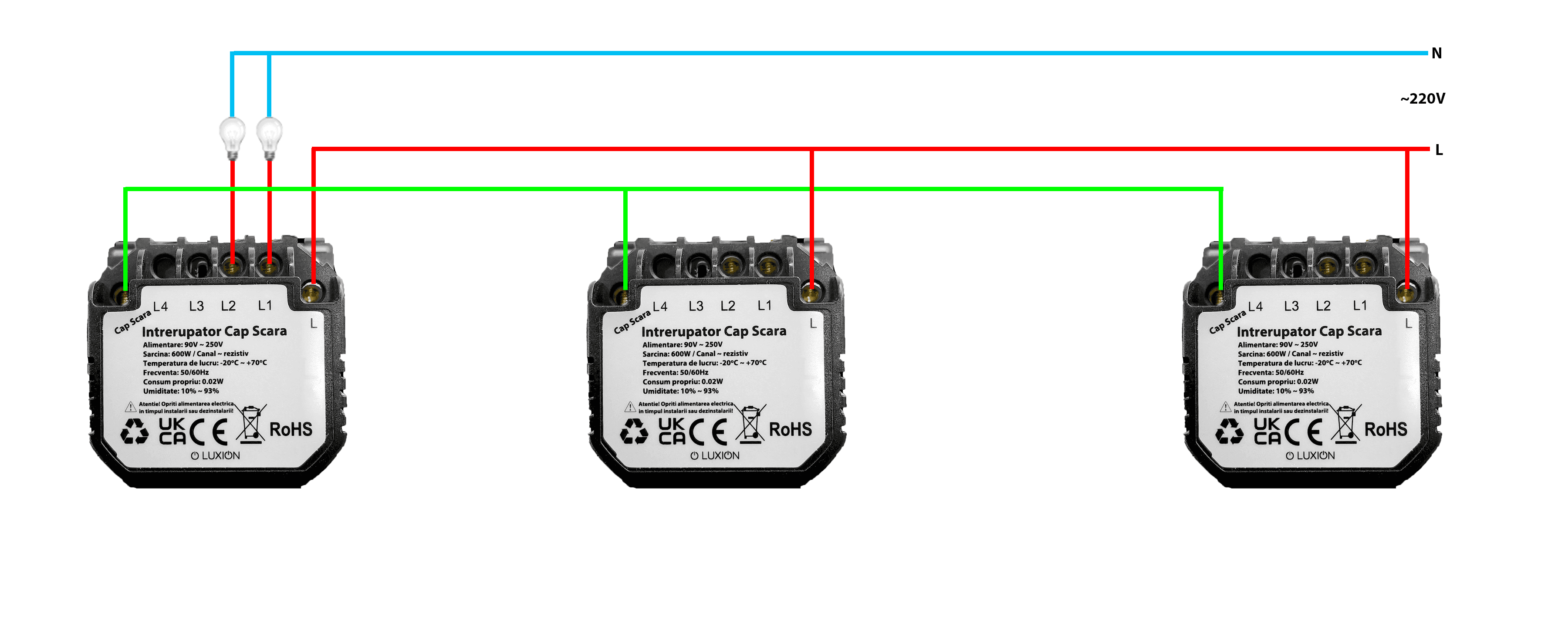

Comandă din 3 locuri (3 × LX-MT-A202)

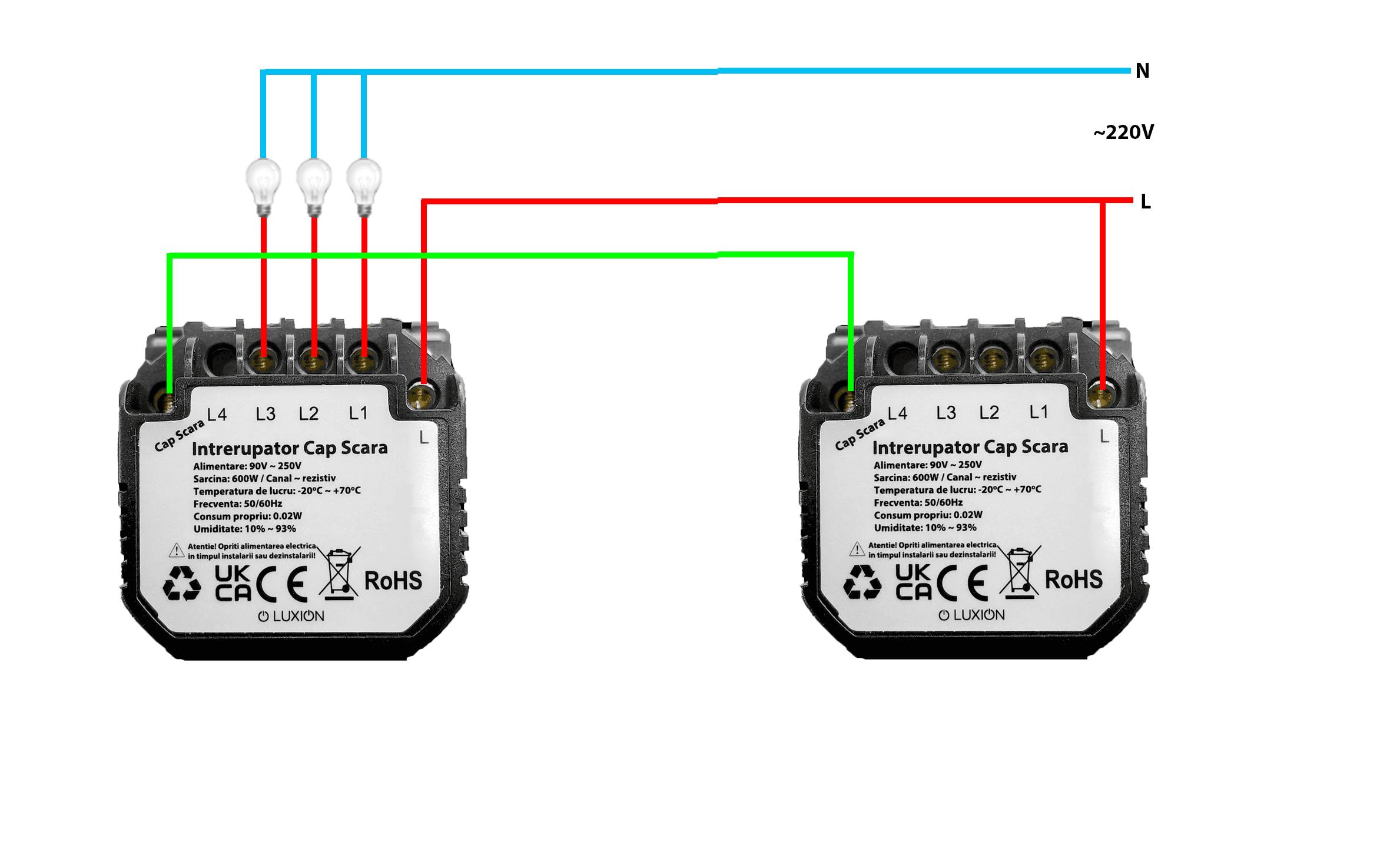

Cap-scară triplu (LX-MT-A302), 2 locuri

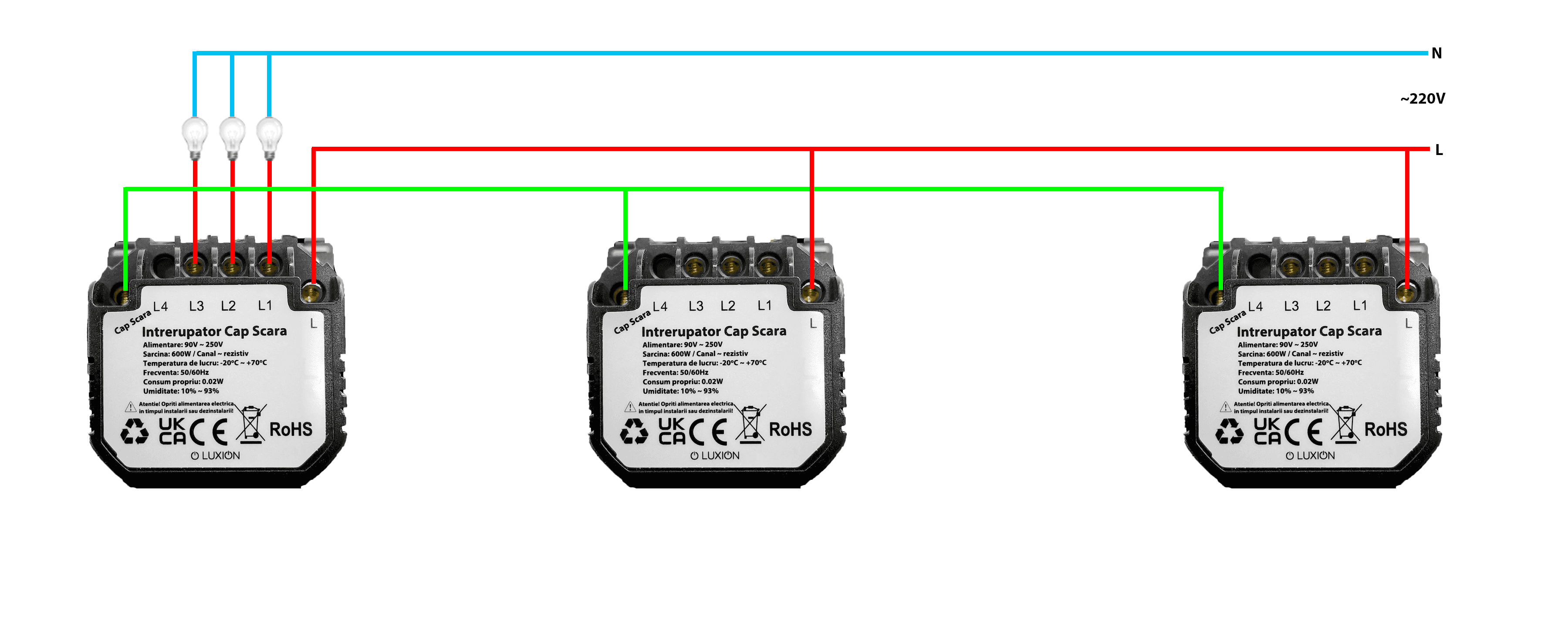

Comandă din 3 locuri (3 × LX-MT-A302)
Dormitor: cap-scară simplu + dublu + dublu
Un LX-MT-A102 și două LX-MT-A202 pe același fir de sincronizare. Becurile se leagă la modulele care le comandă.

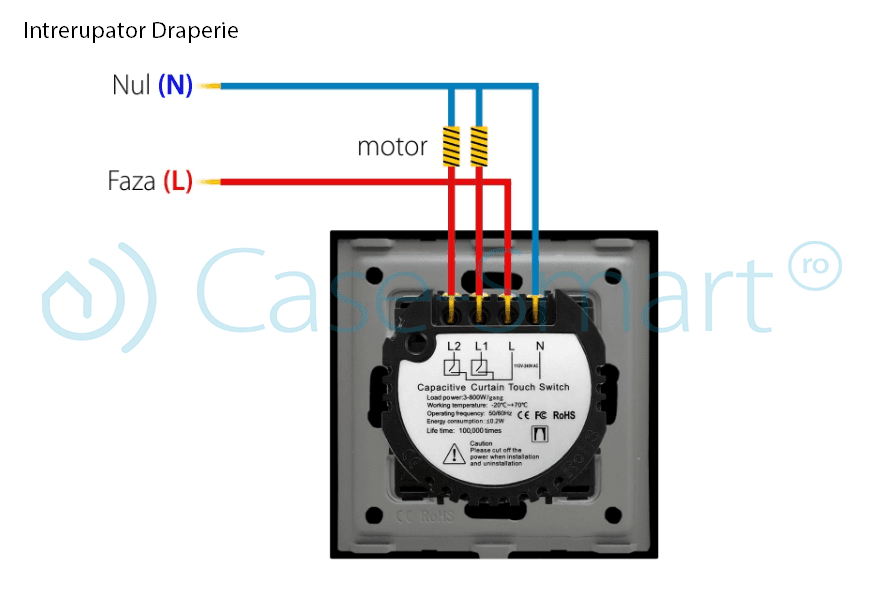

Întrerupător draperie / jaluzele
Buton de sonerie
Luxion mecanic

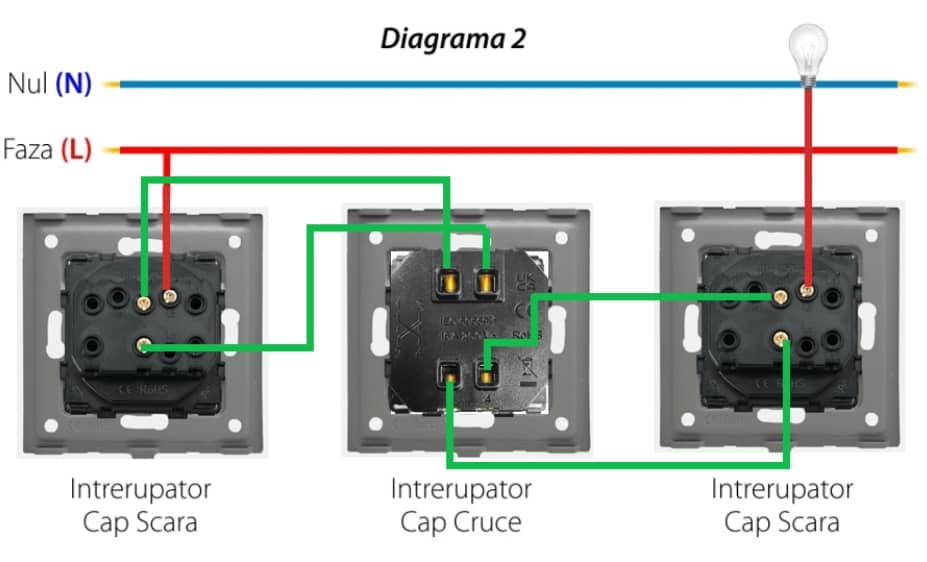

Cap-cruce mecanic: comandă din 3 locuri
Cap-scară la capete, cap-cruce la mijloc. Restul schemelor sunt în manualul PDF de mai jos.
Livolo

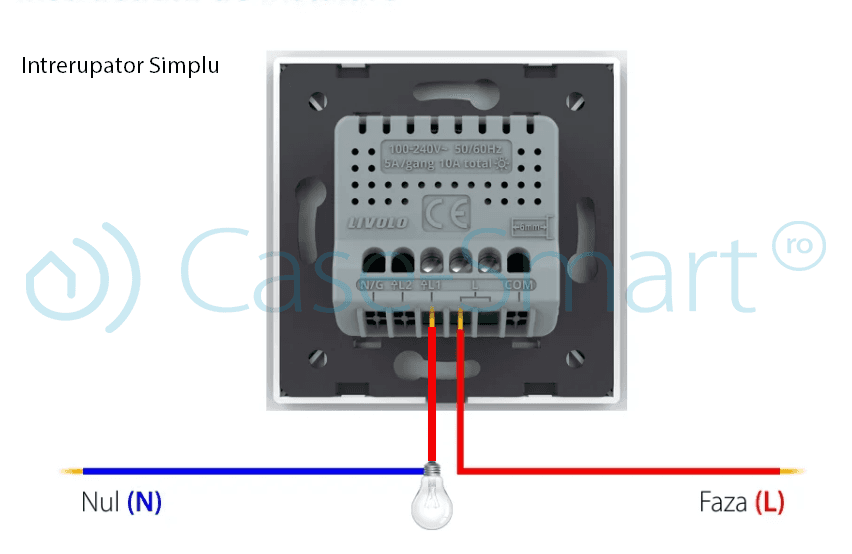

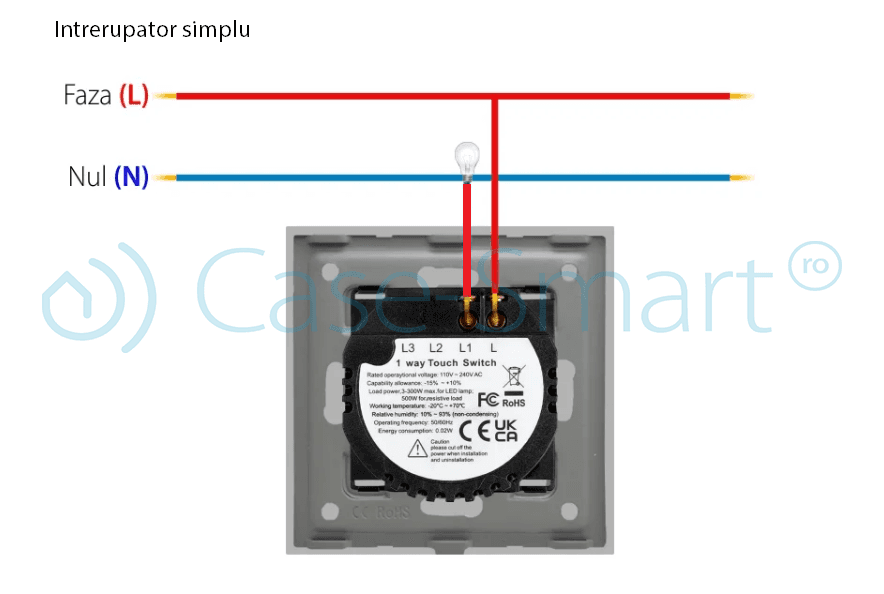

Întrerupător simplu cu touch
Faza pe borna L, becul pe L1, nulul direct la corpul de iluminat.

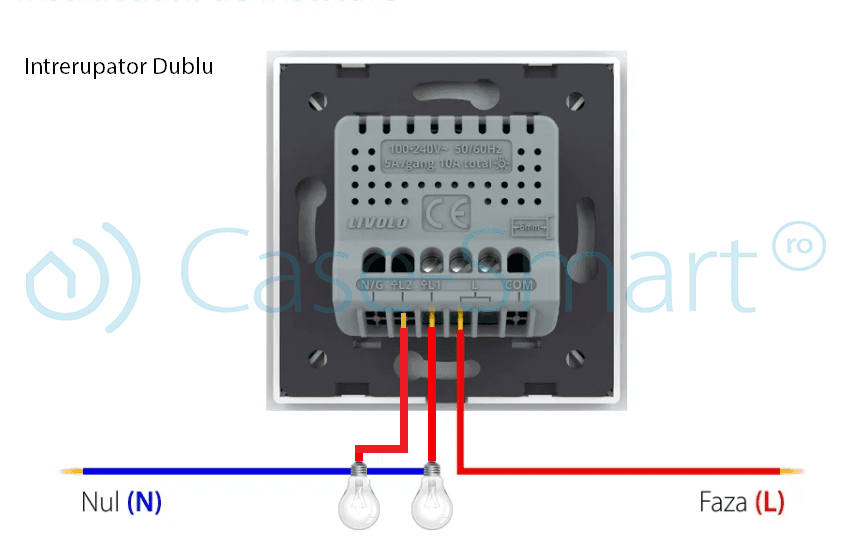

Întrerupător dublu cu touch
Un bec pe L1, celălalt pe L2.

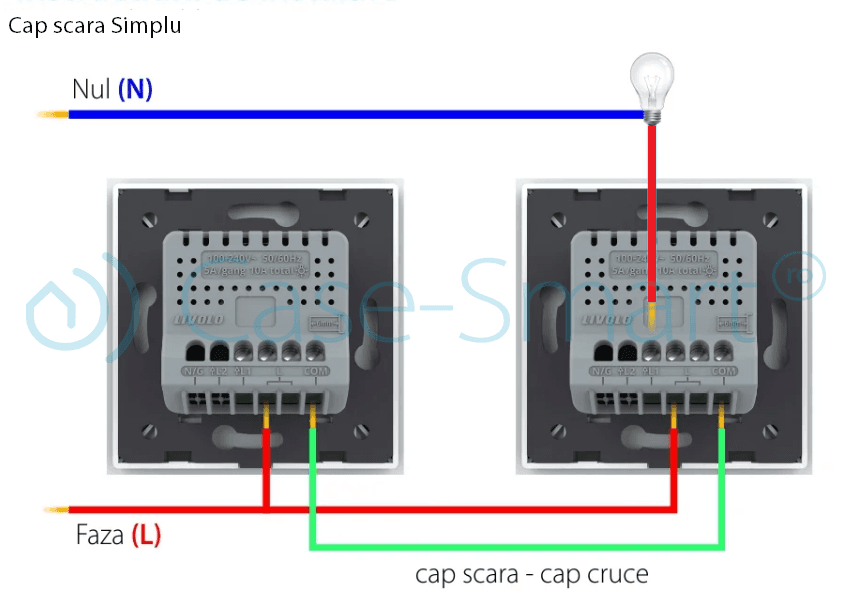

Cap-scară simplu: comandă din 2 locuri
Ambele întrerupătoare primesc fază; bornele COM se leagă între ele.

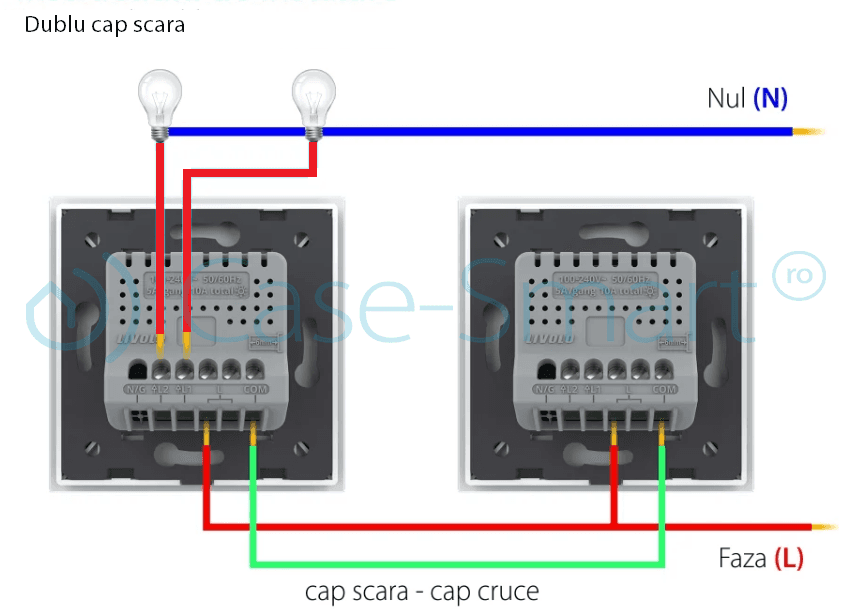

Cap-scară dublu: comandă din 2 locuri

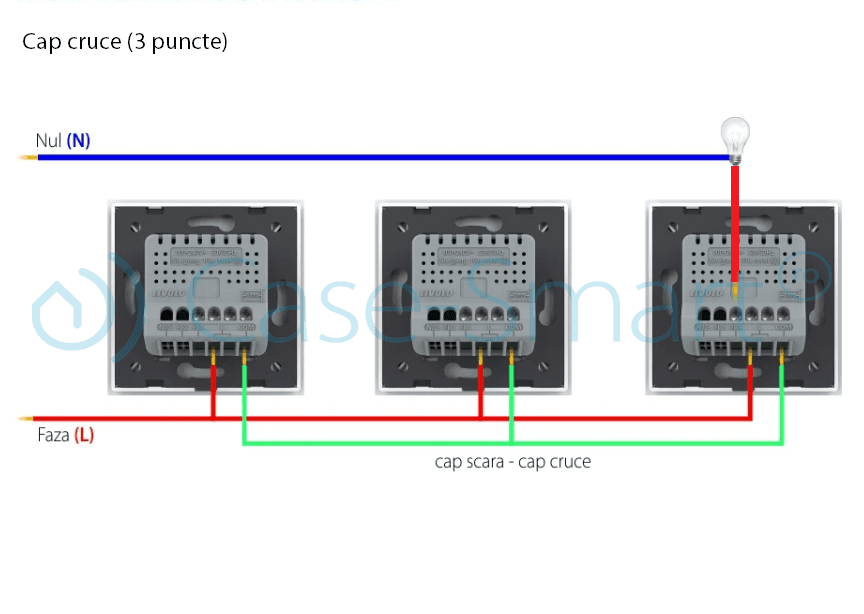

Comandă din 3 locuri (simplu)
Trei întrerupătoare de același fel, legate prin firul de sincronizare.

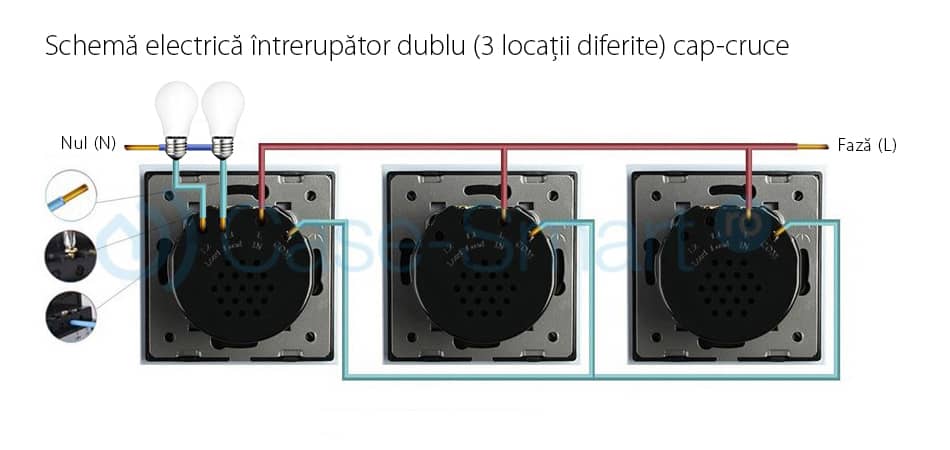

Comandă din 3 locuri (dublu)

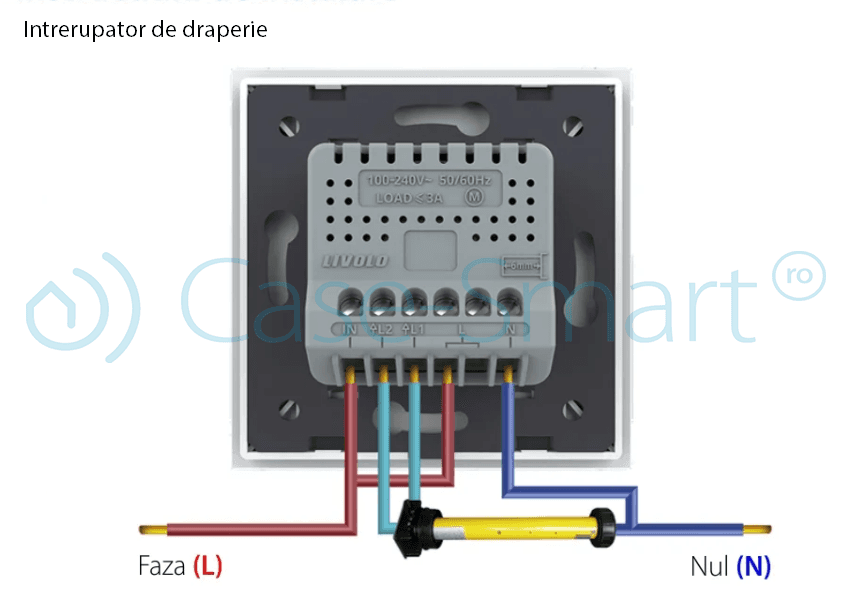

Întrerupător draperie / jaluzele
Singurul din listă care are nevoie și de nul: bornele L și N.

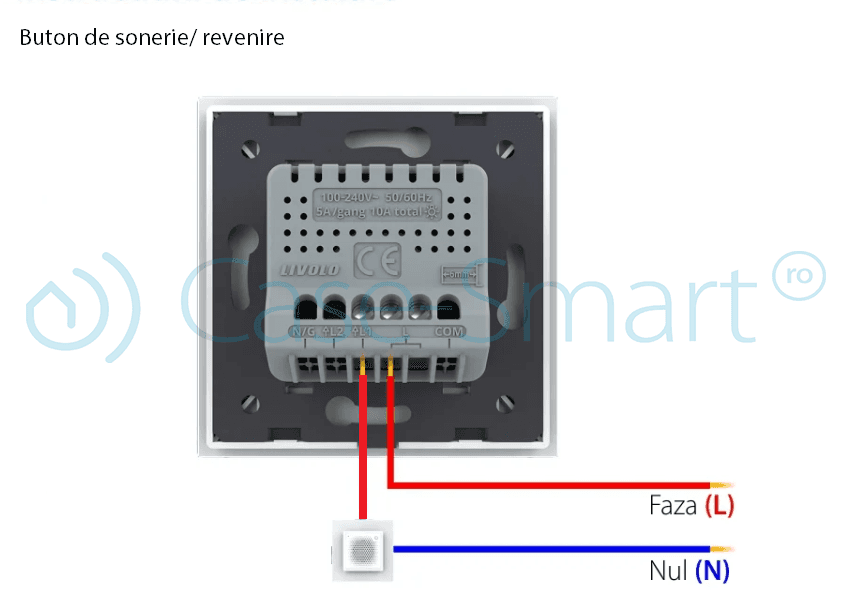

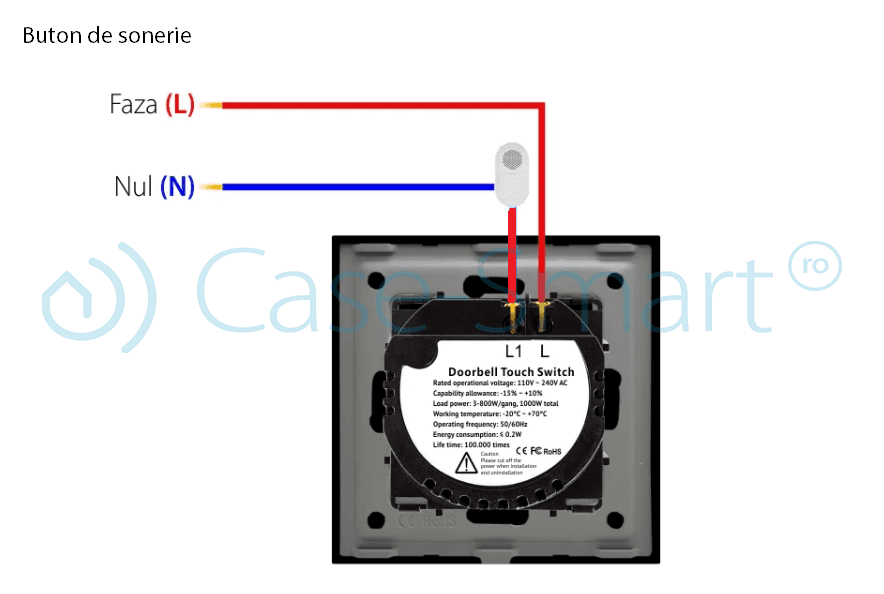

Buton de sonerie / revenire

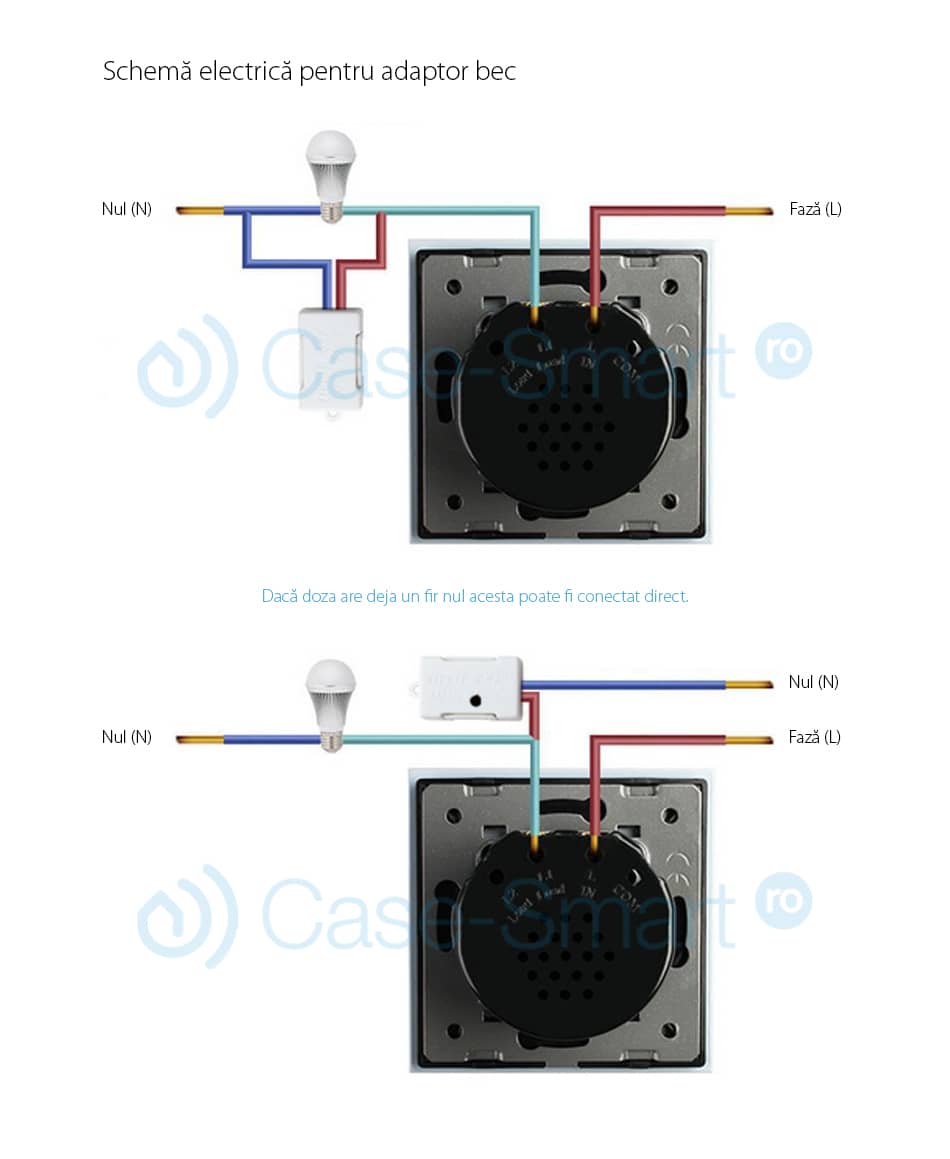

Adaptor pentru bec

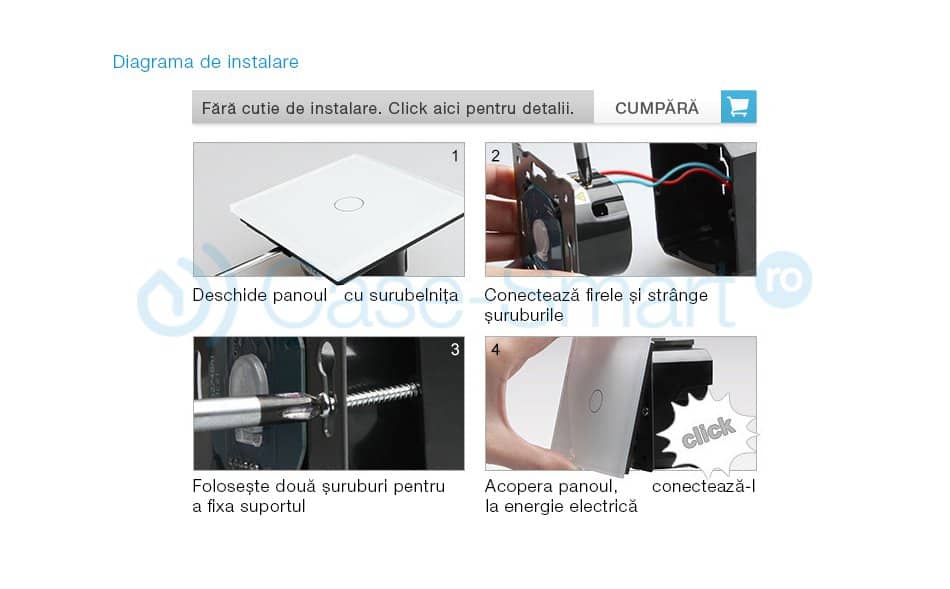

Montaj pas cu pas
Desfaci panoul de sticlă, legi firele, prinzi suportul în două șuruburi, pui panoul la loc.
Videotutoriale de montaj
De pe canalul YouTube Case Smart. Videoul se încarcă abia când apeși pe el.
Montare întrerupătoare cap-scară Luxion
Montare întrerupătoare cap-cruce Luxion
Instalare în dormitor: cap-scară simplu + dublu + dublu
Montare întrerupătoare Livolo cap-scară
Livolo: trei întrerupătoare în circuit (cap-cruce)
Sincronizare întrerupătoare cap-scară Luxion
Luxion: cap-scară / cap-cruce MT-S102 din 3 puncte
Montare gheare pe rame Livolo și Luxion
Instalare buton de sonerie cu touch Luxion
Conectare întrerupător Luxion RF433 la telecomandă
Întrebări frecvente
Am nevoie de fir de nul la întrerupătoarele cu touch?
În schemele de mai sus, întrerupătoarele simple cu touch Luxion și Livolo se leagă pe fază (L și L1), iar nulul merge direct la corpul de iluminat. Excepție: întrerupătorul de draperie folosește și nulul (bornele L și N), fiindcă alimentează un motor. Verifică schema produsului tău înainte de montaj — variantele Wi-Fi pot avea cerințe diferite, scrise în fișa produsului.
Vreau să aprind aceeași lumină din trei locuri. Ce schemă folosesc?
Depinde de tipul aparatajului. La întrerupătoarele CU TOUCH (Livolo și Luxion Serie A) montezi în toate cele trei locuri același întrerupător cap-scară și le legi între ele prin firul de sincronizare — nu există și nu se comandă un modul „cap-cruce”. La aparatajul MECANIC se aplică regula clasică: cap-scară la cele două capete și cap-cruce la mijloc. Ambele variante sunt desenate mai sus.
Ce putere minimă trebuie să aibă becurile LED?
Întrerupătoarele tactile Livolo și Luxion sunt compatibile cu corpuri de iluminat LED de minimum 5 W. Sub această putere, becul poate licări sau rămâne aprins slab.
Încă nu ai ales produsul?
Ghidurile de mai jos te duc de la „ce vreau să facă” la codul exact de comandat.
